大型氣相液氮罐存放對層高的要求及承重要求

一、層高要求：空間設計需兼顧設備操作與安全規范

1. 罐體高度與操作空間
   大型氣相液氮罐的罐體總高通常在 1.5-1.6 米之間（如 YDD-1600 型號總高 1589mm），但開蓋后液氮管存架離地面的總高度可能超過 2.5 米（如南方醫科大學要求不超過 2500mm）。因此，存放區域的凈層高需至少滿足以下條件：
• 罐體總高 + 頂部閥門及管道空間（0.5-0.8 米） + 操作檢修空間（0.3-0.5 米） ≥ 2.5-3.0 米。
  例如，若罐體總高為 1.6 米，頂部預留 0.7 米空間，操作空間 0.4 米，則凈層高需≥2.7 米。
2. 通風系統對層高的影響
   液氮蒸發會產生氮氣，需通過通風系統及時排出以防止窒息風險。根據《深度冷凍法生產氧氣及相關氣體安全技術規程》（GB16912-2008），儲存區域需保持良好通風，建議平時通風量按稀釋氮氣濃度至安全范圍設計（空氣中氮氣濃度≤82%），事故通風量需達到 12 次 / 小時。通風管道的布置可能需要占用一定層高，設計時需預留足夠空間。
3. 操作便利性與安全出口
   罐體周圍應預留至少 1 米寬的無障礙通道，便于設備搬運和緊急疏散。此外，儲存區域需設置安全出口，且門寬需滿足設備進出要求（如 YDD-1600 型號門寬要求≥1585mm）。

二、承重要求：結構設計需匹配設備荷載與建筑規范

1. 設備荷載計算
   大型氣相液氮罐滿載重量顯著，例如 YDD-1600 型號滿載總重量達 2255kg，LABS-80K 型號滿重 1794kg。需結合設備支架接觸面積計算單位面積承重：
• 單位面積荷載（kN/m2） = 滿載重量（kg） × 9.8 ÷ 支架接觸面積（m2）
  假設支架接觸面積為 0.5m2，則單位面積荷載為 2255×9.8÷0.5≈44.2kN/m2，遠超普通實驗室樓面活荷載標準（2.0-3.5kN/m2）。
2. 建筑結構規范依據
   根據《建筑結構荷載規范》（GB5009-2012），設備荷載需按 “最不利位置” 進行設計，并考慮動態荷載（如運輸、檢修時的沖擊）。對于實驗室或工業廠房，建議采用以下措施：
• 底層優先：將液氮罐置于建筑底層，利用地基直接承重。
• 結構加固：若需放置于樓層，可采用鋼架支撐、混凝土基礎加厚或增設樁基等方式分散荷載。例如，通過鋼構架將荷載傳遞至承重梁，或在樓板下方增加支撐柱。
3. 基礎設計與材料選擇
   儲罐基礎需堅實牢固，采用防火耐熱材料（如鋼筋混凝土），并符合《低溫儲罐混凝土結構設計和施工規范》（SY/T7304-2016）?；A表面應平整，避免罐體傾斜導致應力集中。

三、安全與合規：環境控制與風險防范

1. 通風與氧氣監測
   儲存區域需安裝氧氣監測系統，當氧氣濃度低于 19.5% 時觸發警報。通風系統應采用上、下排風結合的方式（上部 1/3，下部 2/3），確保氮氣均勻排出。
2. 防火與間距要求
   液氮罐與熱源、火源的安全距離應≥1.5 米，與其他建筑物的防火間距需符合《建筑設計防火規范》（GB50016-2014）。若無法滿足間距要求，需設置防火隔墻。
3. 設備安裝與維護
• 防震設計：使用防震墊或支架減少震動對罐體的影響。
• 管道連接：供液管路需緊密連接，防止液氮泄漏。初次使用前需預冷管路，避免冰堵。
• 定期檢查：每月檢查罐體閥門、壓力表及密封性，每年進行全面維護。

四、實際案例與優化建議

1. 南方醫科大學案例

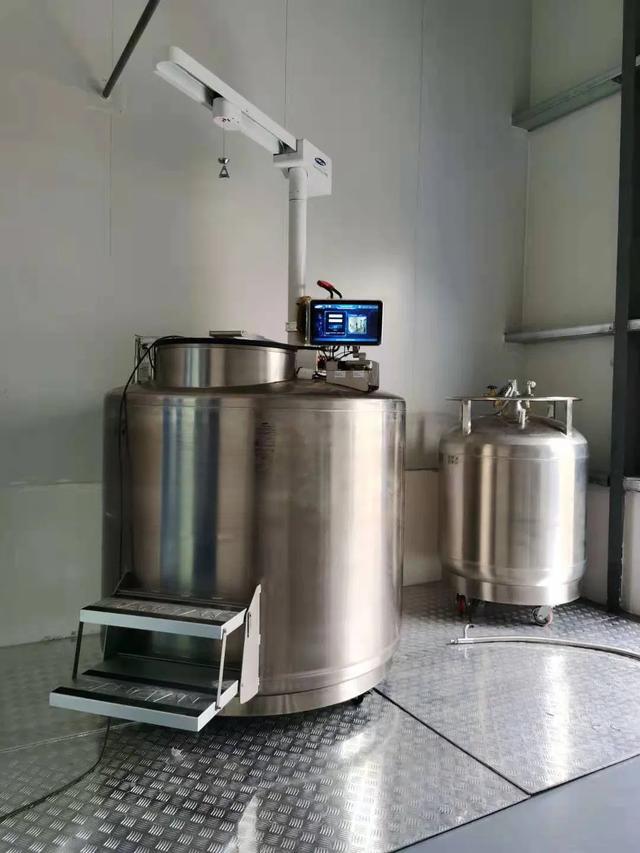

   該校在采購大容量氣相液氮罐時明確要求，開蓋后總高度不超過 2500mm，并配置一體式可折疊腳踏梯以滿足操作需求。此案例表明，層高設計需結合設備具體參數與操作習慣。
2. 實驗室承重優化
   某實驗室為放置 2255kg 的液氮罐，采用以下方案：
• 基礎加固：在樓板下方安裝 H 型鋼框架，將荷載傳遞至承重柱。
• 荷載分散：使用面積為 1.2m2 的混凝土墊板，將單位面積荷載降至 18.4kN/m2，符合工業廠房設計標準。

五、結論
